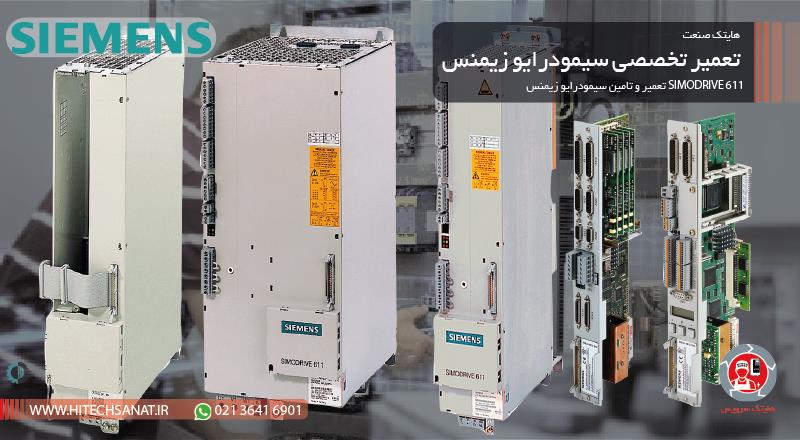

تعمیر سیمودرایو زیمنس SIMODRIVE 611
تعمیر سیمودرایو زیمنس SIMODRIVE 611

تعمیر سیمودرایو زیمنس SIMODRIVE 611

خلاصه این صفحه [recap]

معرفی سیمو درایو زیمنس (SIMODRIVE 611)

خانواده سیمودرایو 611 زیمنس (SIMODRIVE 611) یکی از پر استفاده ترین سروو درایوهای صنعت است.این درایوها باتوجه به طراحی منحصر به فرد خود یکی از بهترین سروو درایوها در زمان ارائه بوده است.این سروو درایو محبوب در بسیاری از صنایع که نیاز به موشن کنترل (Motion Control) میباشد مورد استفاده قرار گرفته است.از جمله ماشین های cnc و تراش، ماشین های چاپ و بسته بندی، ربات های صنعتی و بازو های رباتیک و بسیاری از ماشین آلات صنعتی دیگر.
درایوهای سری سیمودرایو 611 (simodrive 611) زیمنس به صورت ماژولار طراحی شده و دارای بخش های مختلفی میباشد که در ادامه به معرفی آن میپردازیم.

ماژول های تغذیه سیمودرایو (Infeed Modules)

ماژول های تغذیه سیمودرایو (که E/R Modules نیز گفته میشود) برای فراهم سازی ولتاژ لینک DC برای درایوها استفاده میشود.به این صورت که ولتاژ ورودی سه فاز شبکه را دریافت میکند و به ولتاژ DC 600V تبدیل میکند.
ولتاژ ورودی ماژول تغذیه سیمودرایو 611 در محدوده 400 تا 480 ولت 3فاز است و ولتاژ خروجی آن 600 ولت دی سی.
ماژول تغذیه علاوه بر این، ولتاژهای الکترونیکی (24 ولت، 15 ولت + 5 ولت، و غیره) را برای ماژول های درایو و SINUMERIK 840D یا SINUMERIK تامین میکند.

تعمیر سیمودرایو

در ادامه به معرفی تعدادی از ماژول های تغذیه سیمودرایو که ما توانایی تعمیر آنها را داریم،میپردازیم:

  • ماژول های تغذیه 5/10 کیلو وات (KW) سیمودرایو 611 (SIMODRIVE 611Infeed Modules):
    • 6SN1146-1AB00-0BA0
    • 6SN1146-1AB00-0BA1
  • ماژول های تغذیه 7/14 کیلو وات (KW) سیمودرایو 611 (SIMODRIVE 611Infeed Modules):
    • 6SC6110-7VA01
    • 6SC6110-7VA08
  • ماژول های تغذیه 10/25 کیلو وات (KW) سیمودرایو 611 (SIMODRIVE 611Infeed Modules):
    • 6SN1145-1AA01-0AA1
    • 6SN1146-1AB00-0AA0
    • 6SN1146-1AB01-0AA0
    • 6SN1145-1AA01-0AA2
  • ماژول تغذیه 11 کیلو وات (KW) سیمودرایو 611 (SIMODRIVE 611Infeed Modules):
    • 6SC6111-1VA00
  • ماژول های تغذیه 16/21 کیلو وات (KW) سیمودرایو 611 (SIMODRIVE 611Infeed Modules):
    • 6SN1146-1BB01-0BA1
    • 6SN1146-1BB01-0BA2
    • 6SN1145-1BA00-0BA0
    • 6SN1146-1BB01-0BA0
    • 6SN1145-1BA01-0BA2
    • 6SN1145-1BA01-0BA0
    • 6SN1146-1BB00-0BA0
  • ماژول های تغذیه 22 کیلو وات (KW) سیمودرایو 611 (SIMODRIVE 611Infeed Modules):
    • 6SC6112-2VA01
  • ماژول های تغذیه 28/50 کیلو وات (KW) سیمودرایو 611 (SIMODRIVE 611Infeed Modules):
    • 6SN1145-1AA00-0CA0
    • 6SN1146-1AB00-0CA0
  • ماژول های تغذیه 36/47 کیلو وات (KW) سیمودرایو 611A و سیمودرایو 611D (SIMODRIVE 611Infeed Modules):
    • 6SN1146-1BB00-0CA0
    • 6SN1145-1BA02-0CA2
    • 6SN1145-1BA02-0CA1
    • 6SN1146-1BB02-0CA2
    • 6SN1145-1BA02-0CA0
    • 6SN1146-1BB02-0CA0
    • 6SN1145-1BA00-0CA0
    • 6SN1146-1BB02-0CA1
    • 6SN1147-1BB00-0CA0
  • ماژول های تغذیه 55/71 کیلو وات (KW) سیمودرایو 611 (SIMODRIVE 611Infeed Modules):
    • 6SN1145-1BA00-0DA0
    • 6SN1145-1BA00-0DA1
    • 6SN1147-1BB00-0DA0
    • 6SN1145-1BA01-0DA0
    • 6SN1145-1BA01-0DA1
    • 6SN1145-1BB00-0DA0
    • 6SN1145-1BB00-0DA1
    • 6SN1146-1BB00-0DA0
    • 6SN1146-1BB00-0DA1
    • 6SN1145-1AA00-0AA0
    • 6SC6115-5VA01
  • ماژول های تغذیه 88/104 کیلو وات (KW) سیمودرایو 611 (SIMODRIVE 611Infeed Modules):
    • 6SN1145-1BB00-0EA0
    • 6SN1146-1BB00-0EA0
    • 6SN1146-1BB00-0EA1
    • 6SN1145-1BB00-0EA1
  • ماژول های تغذیه 120/156 کیلو وات (KW) سیمودرایو 611 (SIMODRIVE 611Infeed Modules):
    • 6SN1145-1BB00-0FA0
    • 6SN1147-1BB00-0FA0
    • 6SN1146-1BB00-0FA0
    • 6SN1146-1BB00-0FA1
    • 6SN1145-1BB00-0FA1

برای خرید و تعمیر ماژول های تغذیه سیودرایو 611 (SIMODRIVE 611 Infeed Modules) میتوانید با متخصصین تعمیر هایتک صنعت تماس بگیرید. call:+982136416901

کنترل یونیت (Controll Unite)

واحدهای کنترل SIMODRIVE 611 بر روی ماژول های درایو سیمودرایو 611 نصب میشوند. کنترل یونیت ها بصورت تک محور یا دو محور هستند که از انواع رزولور و اینکدر پشتیبانی میکنند (بسته به مدل کارت کنترل).این ماژول های کنترل در کنار سیستم های کنترل سینومریک (SINUMERIK 840D NCU) در دستگاه های CNC مورد استفاده قرار میگیرند.

تعمیر کارت کنترل سیمودرایو611

کنترل یونیت های سیمودرایو 611 (SIMODRIVE 611) به طور کلی به دو دسته تقسیم میشنود:

  1. کنترل یونیت آنالوگ سیمودرایو با رابط پروفیباس (PROFIBUS)

این کنترلر ها برای موتورهای 1FT6 و 1FK و 1FN و 1FW6–1PH و 1FE1 و موتورهای القایی مناسب است.

دارای نسخه 1 محور (فقط برای رزولور) و نسخه 2 محوره (رزولور و انکدر موتور) است.این ماژول از طریق ورودی آنالوگ کنترل میشود.همچنین میتوان از ماژول های گزینه (PROFIBUS DP) یا (TERMINALS) استفاده کرد.

  1. کنترل یونیت دیجیتال سیمودرایو با رابط ولتاژی و جریانی

 نسخه 2 محوره این کنترل یونیت برای موتورهای 1FT6 و 1FT7 و 1FK7 و 1PH و 1PM و 2SP1 و 1FE1 مناسب است و میتواند با انکدرهای موتور، سیستم اندازه گیری افزایشی و سیگنال های ولتاژ راه اندازی شود.

 نسخه 1 محور برای موتورهای 1FT6 و 1FT7 و 1FK7 و 1FN3 و 1FW6 و 1PH و 1PM و 2SP1 و 1FE1 مناسب است و میتواند با انکدرهای موتور، سیستم اندازه گیری افزایشی، سیگنال های ولتاژ و رمزگذارهای EnDat و SSI راه اندازی شود.

کنترل یونیت سیمودرایو

در ادامه به معرفی تعدادی از کنترل یونیت سیمودرایو 611 که ما توانایی تعمیر آنها را داریم،میپردازیم:

  • کنترل یونیت آنالوگ سیمودرایو 611 تک محور
    • 6SN1118-0AD11-0AA1
    • 6SN1118-0BJ11-0AA0
    • 6SN1118-0NJ01-0AA1
  • کنترل یونیت آنالوگ سیمودرایو 611 دو محور
    • 6SN1118-0DM13-0AA1
    • 6SN1118-0NK00-0AA1
    • 6SN1118-1NH01-0AA0
  • کنترل یونیت دیجیتال سیمودرایو 611 تک محور
    • 6SN1118-0DG23-0AA1
    • 6SN1118-0DK23-0AA1
    • 6SN1118-1NJ01-0AA1
  • کنترل یونیت دیجیتال سیمودرایو 611 دو محور
    • 6SN1118-0NH01-0AA1
    • 6SN1118-0NK01-0AA1
    • 6SN1118-0DK21-0AA1

برای مشاهده تمام کنترل یونیت ها به بخش محصولات زیمنس مراجعه کنید.

در صورت نیاز به تعمیر کنترل یونیت سیمودرایو 611 زیمنس میتوانید با مرکز تعمیرات هایتک صنعت تماس بگیرید. call:+982136416901

ماژول های قدرت یا ماژول درایو (Power Modules)

ماژول های درایو 611 در طیف گسترده ای تولید شده اند. این ماژول ها بر اساس استاندارد های فعلی درجه بندی می شوند و در سه کلاس خنک کننده مختلف عرضه شود.کنترل یونیت بر اساس نوع موتور و انکدر انتخاب میشود و روی ماژول درایو نصب میگردد.همچنین ماژول قدرت به یک مجموعه درایو ماژولار  متصل میشود که این امر سبب صرفه جویی در فضا نصب میشود.

تعمیر درایو ماژول سیمودرایو
درایو های سیمودرایو 611 در بسیاری از کاربرد های صنعتی از جمله موارد زیر مورد استفاده قرار میگیرند:

  •  ماشین‌های کوچک و فشرده (11 کیلووات در 1500 دور در دقیقه)
  • ماشینکاری پیچیده و ماشین‌های تراش اتوماتیک - به عنوان مثال 100 کیلووات در 1500 دور در دقیقه.
  • استفاده در ماشین آلات ریسندگی و بافندگی

داده های مربوط به جریان با ادغام مقادیر از پیش تعیین شده در واحد کنترل جریان خروجی درایو را محدود میکند.در فرکانس‌های بالاتر،الزامات بیشتری از جمله دمای موتور و ولتاژ خروجی مورد محاسبه قرار میگیرد.

در ادامه به معرفی تعدادی از ماژول قدرت سیمودرایو 611 که ما توانایی تعمیر آنها را داریم،میپردازیم:

در صورت نیاز به تعمیر سریع سیمودرایو 611 زیمنس میتوانید با مرکز تعمیرات هایتک صنعت تماس بگیرید. call:+982136416901

لیست کد خطاهای سیمودرایو 611 زیمنس (siemens simodrive 611)

  • خطا: دستگاه روشن نمیشود.
    علت:
    • فاز ورودی متصل نیست (ماژول تغذیه)
    • فیوز ورودی سوخته است (ماژول تغذیه)
    • ماژول تغذیه معیوب است.
    • اتصال کابل ریبون از ماژول تغذیه به برد کنترل "SIMODRIVE 611 universal" یا متصل نشده است یا معیوب است.
    • برد کنترل معیوب
  • خطا:  پس از فعال شدن کنترلر، موتور در حالت nset ثابت است ≠ 0
    علت:
    • P1401:8 روی صفر تنظیم شده است.
    • بازدارنده (Inhibit) روشن شدن برای عملکرد PROFIBUS وجود دارد. ترمینال ایمنی را با A "زیاد - کم - زیاد" بردارید.
    • سیگنال 65.x یا بیت کنترل STW1.0 (on/off 1) یا بیت 12 پارامتر P:1012 را روی صفر تنظیم کنید.
  • خطا: پس از فعال شدن کنترلر، موتور برای مدت کوتاهی حرکت می کند.
    علت:
    • ماژول تغذیه معیوب است.
  • خطا: پس از فعال شدن کنترلر، موتور با حداکثر سرعت می چرخد. 50 RPM در nset > 50 RPM یا موتور در nset < 50 RPM نوسان می کند.
    علت:
    • توالی فاز موتور نادرست است (تعویض اتصالات 2 فاز)
    • رزولشن پالس انکدر وارد شده خیلی زیاد بودصحیح نیست.
  • خطا: پس از فعال شدن کنترلر، دور موتور به سرعت بالامی‌رود.
    علت:
    • تعداد پالس انکدر خیلی کوچک است.
    • انتخاب حالت کنترل‌شده با گشتاور حلقه باز
  • خطا: ”– – – – – –” بر روی نمایشگر نشان داده می‌شود.
    علت:
    • هیچ ماژول درایوی در این حافظه وجود ندارد.
    • رفع، به عیب 001 مراجعه کنید.

برای دریافت فهرست کامل کد خطای سیمودرایو 611 با هایتک صنعت تماس بگیرید.

ما در مجموعه هایتک صنعت با تکیه بر دانش فنی مهندسین مجرب در حوضه تعمیرات درایو زیمنس و با به کار گیری تجهیزات تست و اندازه گیری دقیق این امکان را فراهم میکند تا سیمودرایو 611 استفاده شده در ماشین آلات شما(اعم از ماشین آلات ریسندگی و بافندگی، ماشین آلات نساجی، ماشین های تراش و cnc، بارو های رباتیک و ماشین های بسته بندی و پکینگ و ...)در سریع ترین زمان ممکن تعمیر و به چرخه استفاده باز گردانیم.

تعمیر سیمودرایو611
